泰星软齿面圆柱齿轮减速机

ZD80.ZD100人字齿圆柱齿轮

  • 所属分类: 泰星软齿面圆柱齿轮减速机

  • 名称:ZD80.ZD100人字齿圆柱齿轮
  • 点击次数:
  • 发布日期:2019-11-11 16:47:22
  • 简介:主要用途ZD80、ZD90、ZD100均为外啮合渐开线人字齿圆柱齿轮减速器,主要用于冶金、矿山、水泥建材机械等行业。ZD80、ZD90、ZD100系列人字齿圆柱齿轮减速器主要技术规格表一主要零部件1、
  • 在线询价
  • 详细介绍

主要用途

ZD80、ZD90、ZD100均为外啮合渐开线人字齿圆柱齿轮减速器,主要用于冶金、矿山、水泥建材机械等行业。

ZD80.ZD100人字齿圆柱齿轮

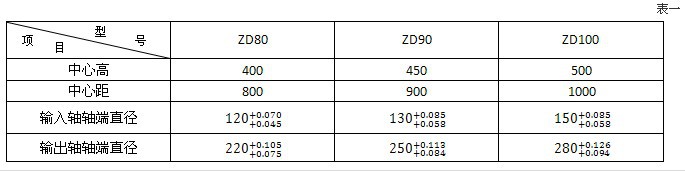

ZD80、ZD90、ZD100系列人字齿圆柱齿轮减速器主要技术规格

表一

ZD80.ZD100人字齿圆柱齿轮

主要零部件

1、高速轴材料采用42CrMo。

2、大齿轮由齿圈和轮芯组合而成,齿圈材料采用35SiMn,轮芯材料采用HT200°。

3、机盖、油池由A3钢板焊接而成。

4、机座采用HT200。

适用条件

1、减速器输入转速不高于750r/min。

2、减速器工作环境温度-40℃~+40℃。

3、减速器可用于正、反运转。

ZD80、ZD90、ZD100系列人字齿圆柱齿轮减速器吊运与安装

吊运与安装

1、起吊整机时,应用机体上的吊钩起吊,严禁用机盖上的吊钩起吊。

2、安装前应先浇好牢固的地脚,并保证整机处于水平状态。

3、外形尺寸如图及表二

ZD80.ZD100人字齿圆柱齿轮

表二

ZD80.ZD100人字齿圆柱齿轮

润滑

润滑方式采用油池飞溅润滑,润滑油采用120#~320#工业齿轮油,若需要采用特殊冷却装置时,则视油泵性能可采用10#或14#机油。

冷却

冷却方式有:油冷或油冷加循环水冷却,以及强冷。

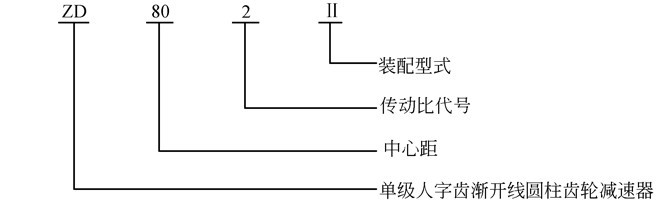

装配形式及代号

ZD80.ZD100人字齿圆柱齿轮

ZD80、ZD90、ZD100系列人字齿圆柱齿轮减速器传动比

表四

代号
传动比
公称
实际
ZD80
ZD90
ZD100
1
4.5
4.515
4.515
4.516
2
5.0
4.891
4.891
4.897
3
5.6
5.577
5.577
5.577
4
6.3
6.435
6.435
6.435
5
7.1
7.143
7.143
7.143
6
6.3
6.297
6.300
6.308
